SM2-CR 정온전선(히팅케이블)
SM2-CR(Self-Regulating Heating Cable)
겨울철 콘크리트 포장도로 및 계단 등에 쌓이는 눈을 제거하고 빙판길이 되는 것을 방지하기 위해 개발된 제품입니다.
기존에 사용되던 일반적인 금속발연선은 열선의 미터(meter) 저항값에 의해 발열량이 결정되므로 현장에서 임의대로 절단해 사용하지 못하는 단점이 있습니다.
반면, SM2-CR히터는 발열체에 함유된 무수한 카본입자 하나하나가 무한 병렬회로를 구성하고 있어 시공현장에서 임의대로 절단해 사용할 수 있는 장점을 지니고 있습니다.
뿐만 아니라 고유의 PTC(Positive Temperature Coefficient) 특성에 의해 주위온도의 변화에 따라 발열량을 자동적으로 증감시키는
자기 제어(Self-Refulating) 기능이 있어 전기 소모량을 최소화할 수 있는 장점도 지니고 있습니다.

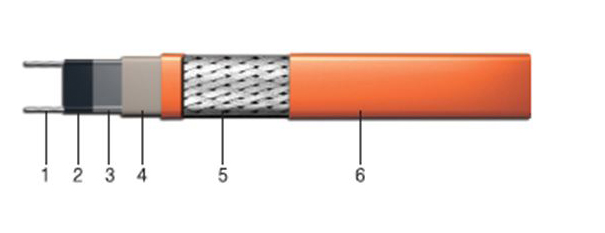

제품 구조
- Copper bus wire)
- Self-regulating conductive core
- Inner adhesive jacket.
- Modified polyolefin jacket
- Tinned-copper braid
- Modified polyolefin outer jacket (-CR)
제품 규격
| 동선 (Copper bus wire) |
14AWG | 10C 기준 | |
| 최대 발열량 (Nominal power output) |
80 W/M |
||
| 포설 간격 (Cable spacing) |
25cm | at 0℃ in concrete | |
| 최고 연속 사용용도 (Max, maintenance temperature) |
90℃ | 4M/square meter | |
| 최저 설치 온도 (Min. installation temperature) |
-10℃ | ||
| 인가 전압 (service voltage) |
200 – 254 Vac | ||
최대 사용 길이(m)
| Start-up temperature |
20A | 30A | 40A | 50A | |
|---|---|---|---|---|---|
| SM2-CR 220V |
10℃ | 35 | 50 | 65 | 80 |
| 0℃ | 33 | 47 | 61 | 75 | |
| -10℃ | 31 | 43 | 56 | 70 |
