누수감지 시스템 Leak detection system

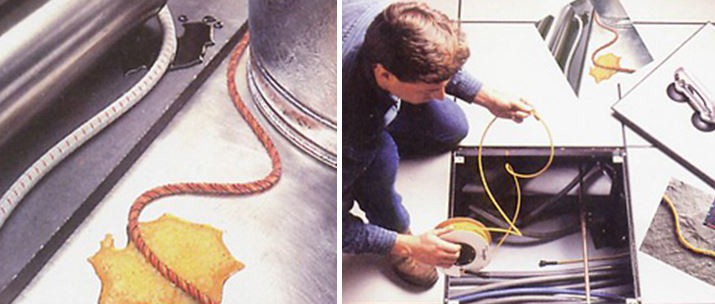

누수 감지
각종 액체의 누출을 감지하여 액체가 새어나오는 지점을 정확하고 신속하게 알려주는 최첨단의 누수, 누유감지 시스템이다. 현대 사회에서는 물을 포함한 각종의 다양한 액체들이 파이프나 저장용기로부터 이송되거나 저장 되어있는데, 만일 이것들이 누출된다면 빌딩이나 공장의 저 시스템을 마비시키는 엄청난 결과를 초래하기도 하고, 화학물질이나 기름 등의 누출은 심각한 환경오염이나 화재를 야기시키기 때문에 누출사고의 방지를 위하여 현대 사회에서 없어서는 안 될 필수적인 안전장치라 할 수 있다.
주요 적용 장소
- IBS빌딩, 인터넷 데이터 센터, 전산실
- 전화국, 통신시설 센터
- 반도체 공장
- 박물관, 자료보관실 등
- 전력 에너지 절감
- 화학물 저장실, 저유탱크 시설, 지하매설 이동 관로 등
누수감지 설비의 원리

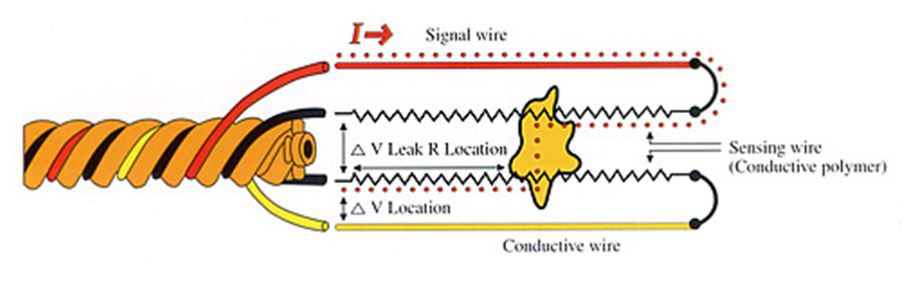

누수 및 누유시에는 아래 그림과 같이 4개의 도선을 따라 흐르는 전류는 누출된 액체의 저항에 의하여 전압이 변경되는 것을 감지선(흑색)으로부터 감지하여 누수, 누유 지점의 확인이 가능하다. 1차적으로 신호선(적색)에서 전류가 발생되어 감지선(흑색) 사이에 누수(누유) 지점이 감출되면 전기적으로 전위차가 나타나며, 또한 도선(황색)과 감지선의 전위차를 계산하여 모듈에 정확한 지점, 위치가 나타나게 된다.
누수감지반의 종류

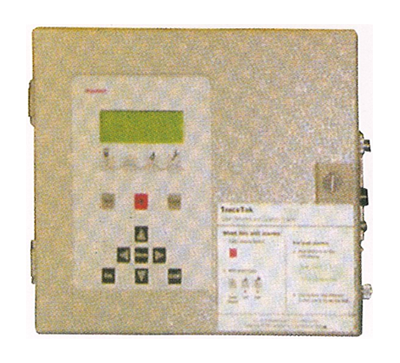

TTDM-128
- 최대 Zone : 100 Zone
- 최대 작동 길이 : 1,500 m
- Location 단위 : Feet, Meters, Zones
- 사용 전압 : 120/240 Vac : 50/60 Hz, 24 Vdc
- 작동 온도 : 0~5℃
- Enclosure : DPDT 3개(Service-requied, Leak Fault)
- Interface : 4-20mA transmitter (option), Serial port(RS-232 or RS-485)
- 승 인 : CID2, UL, FM, CSA, C-UL
- 기 능 : Leak 위치 Display, Event History가 저장된다.
최대 128개의 Sensor Interface Module을 연결하여 중앙에서 모니터링 할 수 있다.

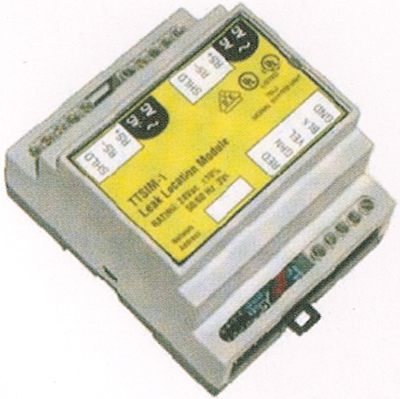

TTSIM-1
- 최대 작동 길이 : 1,500m
- Location 단위 : Feet, Meters
- 사용 전압 : 24Vac
- 작동 온도 : 0~50℃
- 기 능 : 개별적인 Sub-Module로서 TTDM-128에 RS-485 Wire로 연결되어 별도의 신호를 보내줄 수 있다.

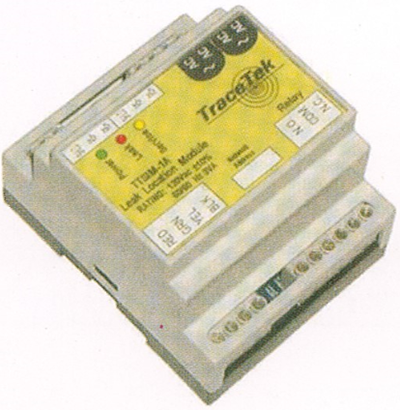

TTSIM-1A
- Location 단위 : Feet, Meters
- 사용 전압 : 24 Vac, 110V/220V AC
- 작동 온도 : 0~50℃
- 기 능 : 단독 및 Sub-Module로서 TTDM-128에 RS-485 Wire로 연결되어 별도의 신호를 보내줄 수 있다. (Sub-Module)

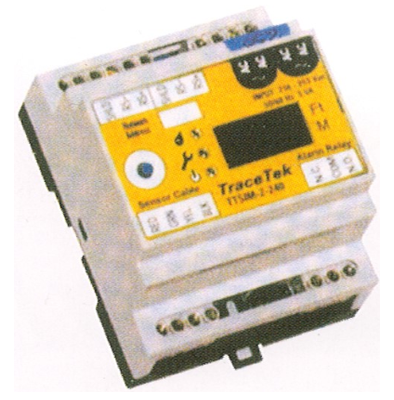

TTSIM-2
- 최대 작동 길이 : 150m
- Display Mode : L.C.D Display
- 사용 전압 : 24Vac, 110V/220V AC
- 작동 온도 : 0~50℃ Relay Contacts : SPDT(Dry Contact)
- 기 능 : 단독 및 SUB Module로 사용 가능하며 TTDM-128에 RS-485 통신을 통해 별도에 신호를 제공한다.

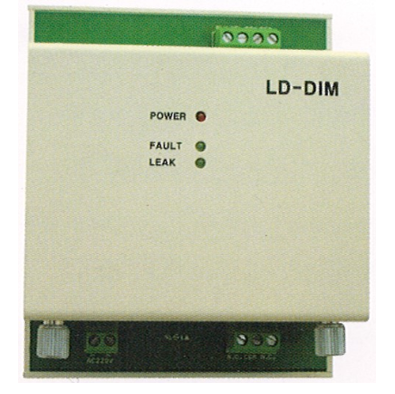

LD-DIM
- 최대 작동 길이 : 45m
- 작동 온도 : -20~40
- 사용 전압 : 12~24 Vac / dc, 220 Vac Relay : Dry contact relay
- 기 능 : 1구영에 설치해서 Leak 발생시 Relay에서 신호 송출
