SRF 정온전선(히팅케이블)
SRF(Self-Regulating Heating Cable)
일반적인 전열제품과는 달리 니크롬선 같은 금속으로 된 열선에 의해 발열하는 것이 아니라,
플라스틱 반도체에 의해 발열하는 제품으로,
PTC(Positive Temperature Coefficient) 특성을 지니고 있습니다.
PTC 특성이란. 주위온도(Ambient Temperature)가 상승하면 이에 비례해서
발열량이 자동적으로 감소하는 현상을 말합니다.
PTC원리를 응용하여 개발된 자기 제어형(Self-Regulating) 히터로,
추우면 많이 발열하고, 더우면 적게 발열하기 때문에
전기 소모량을 최소화할 수 있는 장점을 지니고 있습니다.
이러한 특성으로 인해 SRF히터는 추운 겨울철에 발생하는 각종 배관의
동파를 방지하는데 있어 최적의 아이템이라 할 수 있습니다.

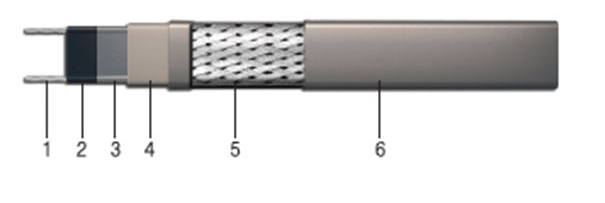

제품 구조
- Copper bus wire(16AWG)
- Self-regulating conductive core
- Inner adhesive jacket.
- Modified polyolefin jacket
- Tinned-copper braid
- Modified polyolefin outer jacket (-CR)
- Fluoropolymer outer jacket (-CT)
제품 특성
- 장시간 사용시 발열량이 감소하는 현상을 방지하기 위해 고온 열처리 공정을 거쳐 전량 생산하는 제품입니다
- 전기 소모량이 적어 경제적입니다.
- 배관에 설치 시 고유의 PTC 특성으로 인해 적은 소비전력으로도 완벽한 동파방지 효과를 얻을 수 있습니다.
- 내열성이 우수합니다.
-
발열체 및 절연 외피층이 방사선 가교(Irradiation cross-linking)처리가 되어있어
XLPE와
동일한 열경화성(Thermosetting) 특성을 지니고 있습니다.
-
발열체 및 절연 외피층이 방사선 가교(Irradiation cross-linking)처리가 되어있어
XLPE와
- 시공현장에서 임의대로 절단해 사용할 수 있습니다.
- 카본입자에 의한 무한 병렬회로를 구성하고 있어 현장에서 임의대로 절단해 사용해도 무방합니다.
제품 규격
| 발열량 (Nominal power output) |
0, 16, 24, 30 W/M | 10C 기준 | |
| 최고 연속 사용온도 (Max, maintenance temperature) |
65℃ | ||
| 최대 순간 허용도 (Max, intermittent exposure temperature) |
85℃ | T-rating : T6 | |
| 인가 전압 (service voltage) |
SRF1 | 100 – 130 Vac |
|
| SRF2 | 200 – 254 Vac |
||
최대 사용 길이(m)
| Start-up temperature |
110V | 220V | |||||||
|---|---|---|---|---|---|---|---|---|---|
| SRF10CR/CT | 15A | 20A | 30 | 40A | 15A | 20A | 30A | 40A | |
| 10℃ | 105 | - | - | - | 205 | - | - | - | |
| 0℃ | 90 | 105 | - | - | 175 | 205 | - | - | |
| -20℃ | 65 | 90 | 105 | - | 125 | 480 | 205 | - | |
| -40℃ | 50 | 65 | 85 | - | 95 | 130 | 170 | - | |
| SRF16-CR/CT (표준 모델) |
10℃ | 70 | 80 | - | - | 130 | 155 | - | - |
| 0℃ | 60 | 70 | 80 | - | 110 | 140 | 155 | - | |
| -20℃ | 50 | 60 | 70 | 80 | 90 | 120 | 140 | 155 | |
| -40℃ | 40 | 45 | 65 | 75 | 70 | 90 | 135 | 150 | |
| SRF24-CR/CT | 10℃ | 60 | 70 | 75 | - | 110 | 135 | 150 | - |
| 0℃ | 50 | 60 | 70 | 75 | 90 | 120 | 135 | 150 | |
| -20℃ | 35 | 45 | 60 | 70 | 65 | 90 | 120 | 135 | |
| -40℃ | 30 | 40 | 50 | 60 | 55 | 75 | 100 | 115 | |
| SRF30-CR/CT | 10℃ | 40 | 50 | 6 | - | 80 | 95 | 120 | - |
| 0℃ | 35 | 45 | 050 | 60 | 70 | 85 | 100 | 120 | |
| -20℃ | 30 | 35 | 45 | 55 | 55 | 70 | 90 | 110 | |
| -40℃ | 25 | 30 | 40 | 50 | 45 | 60 | 80 | 100 | |
